アニロックス・グラビアロール 簡易セル容積測定システム
キャパッチ
STEINHART社製(オランダ)

現在、使用されているアニロックスロールのセル容積をご存じですか?
外径・面長は変化しませんが、セル容積は日々変化します。
購入時のロールに刻印されているセル容積は現在のセル容積ではありません。

現在お使いのアニロックスロール(セラミックロール)、グラビアロールのセル容積を定期的に測定管理することは印刷品質の安定、工程管理の上で絶対に必要事項です。
本品、キャパッチ(
CAPATCH)は、機械上にロールが装着状態で測定が可能なため、非常に短時間に、更に容易に安価にセル容積が測定できる使い捨てのステッカー状システムです

Capatchは「セル汚染度測定」でもあります。ロールの品質管理をする上で、定期的にCapatchを使用されセル容積を測定する必要があります。セルの目詰まりが見られるようでしたら、当社での超音波洗浄をお勧めいたします。
当社ではすべてのロールにおいて、Capatchにおけるセル容積を測定しており、検査表を提出させて頂いております。

測定原理は、一定量の液体がカプセルの中に入っており、付属のプラスチックブレードにて測定液のカプセルを突き破り、ロールのセル内に押しやり、液体がなくなるまで完全に押し込みます。
CAPATCHの液体量は不変であるので、ロールのセル容積と液体の測定長は反比例することにより測定できます。

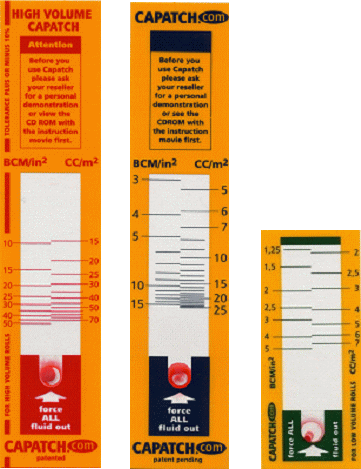

CAPATCHの種類
  小容量用 [緑] 2 〜 7  cc/m2 1.25 〜 5  BCM/in2
   中容量用 [青]  5 〜 25 cc/m2 3 〜 15 BCM/in2
  大容量用 [赤] 15 〜 70 cc/m2 10 〜 50 BCM/in2
*cc/m2 = cm3/m2での測定が可能です。

使用方法

始めに、CAPATCHの裏側の用紙を剥がします。この時裏紙は完全にとりはずさず付けたままにしておいてください。測定後CAPATCHをロールからはがす為に使用します。
 CAPATCHには青(もしくは緑、赤)の長方形が上下2箇所、印刷されています。この裏側にロールに固定するための接着剤が付いています。まず、上側の長方形をロールに固定し、まっすぐに引っ張り下側の正方形をロールに固定します。この時、しわや空気などが入っていないことを確認してください。また、ロールの表面は必ず乾燥させた状態で使用してください


測定には付属のプラスチック製のドクターブレードを使用します。
 ドクターブレードの矢印に人差し指を置きブレードをCAPATCHの矢印の下に置き、ロールに対して鋭角になるよう約45度の角度で押し当てます。また、常にこの角度を維持し前方へ移動させてください。
 CAPATCHのカプセルを破り、ゆっくりと圧力をかけながら測定液を前方へ向けて押し出します。矢印にブレードを合わせ同様にゆっくりと測定液を押し出します。この作業を繰り返し、測定液が目で見て動かなくなるまで、最低でも3回以上行います。
 次にカプセル内の測定液の残りを絞る為にブレードの角等を使用し左右から押し出して下さい。この時カプセル内に測定液が見えなかったとしても、必ず行って下さい。この作業を行わなかった場合約10%の測定液がCAPATCHのカプセルの箔の間に残ってしまう事が確認されています。
 カプセル内に残っている測定液を完全に搾り出し、セル内に押し込むために、先程と同様にブレードを前方にゆっくりと圧力をかけていきます。
この作業を最低でも10回以上行ってください。


CAPATCHは、測定液が100%カプセルから押し出されて正確な測定値を示します。カプセル内にはごく少量の測定液しか入っておりません。例えば、カプセル内に10%の測定液が残ってしまったとすれば結果は実際値よりも10%多い容積を示してしまうこととなります。
また、速い速度でブレードを動かすと測定液がきちんとセルにおさまらず、引き伸ばされ、セル容積は少なく表示されます。
 以上の点をご理解頂き、測定方法を習得していただけましたら製造元Steinhart社では±10%の測定精度を保証しています。


測定結果を読みます。
赤い測定液の最頂点が到達した数値がセル容積測定値です。

測定後は直ちにCAPATCHをロールからはがしてください。
この時、最初に残しておいた裏紙をゆっくりと引っ張ることにより簡単にはがす事ができます。
 測定後はロール上に測定液や接着剤が残ってしまいますので、シンナー、酢酸エチル、イソプロピルアルコール(IPA)等を使用して拭き取り、ロールを洗浄して下さい。


以上でセル容積の測定は終了です。
測定は2程度で終了します。
1箱 24枚入り (プラスチックブレード付き)
